Маяк в районе НГЗ был инженерным шедевром Европы
Первый в мире железобетонный маяк был построен на Ожарской косе вблизи Николаева. Это было экспериментальное сооружение, спроектированное инженерами А.А. Барышниковым и Н.К. Пятницким.
«Мы, русские, конечно, как и во всем, отстали от культурного Запада…Желая следовать доброму примеру Западной Европы, и надеясь, что труды отдельных лиц помогут возрождению забытых традиций инженерного искусства, авторы придали проектируемому ими маяку художественные очертания и формы» — говорится в книге «Проект железо-бетонного маяка высотою 17 саженей».
Как известно, железобетон — строительный композиционный материал, состоящий из бетона и стали. Он был запатентован в 1867 году во Франции Жозефом Монье как материал для изготовления кадок для растений.
Первые примеры удачного применения этого строительного материала относятся к началу ХIХ столетия, когда из него выполнялись простейшие перекрытия и небольшие изделия. С развитием инженерной мысли такое ценное и прочное изобретение стало все чаще и чаще применяться в строительстве, в том числе и в России. Однако даже к началу ХХ века свойства этого материала не были до конца изучены. Он находился в стадии активного развития и апробации. Инженеры-строители создавали все новые и новые смелые проекты, многие из которых служат людям и по сей день ввиду их великолепной прочности и долговечности.
Тогда же, в начале ХХ века в окрестностях Николаева суждено было появиться первому в мире железобетонному маяку, созданному трудами отечественных инженеров и строителей.
Активно развивающийся морской коммерческий порт, судостроительные верфи и другие производства города того периода позволили реализовать здесь этот необычный и смелый проект, разработанный молодыми и талантливыми русскими инженерами путей сообщения Н. К. Пятницким и Н. И. Барышниковым. Стоит отметить, что именно эти люди являлись авторами еще одного знаменитого железобетонного творения — Киевского фуникулера. Экспертом проекта стал выдающийся ученый в области строительной механики Н.А.Белелюбский.
Фрагмент старой лоции Бугского лимана
Бугский лиман является достаточно сложным местом для прохода судов. Еще в ХIХ веке от Черного моря до Николаевского коммерческого порта здесь был выделен и углублен судоходный канал, разделенный на несколько колен. Каждое из них обслуживали свои маяки и навигационные знаки.
Пятым по счету таким коленом в фарватере в то время являлось Лиманоожарское колено, расположенное перед Русской косой, практически по линии север-юг.
В 1862 году для его обслуживания на Русской косе был построен маяк, получивший название «Святотроицкий». В советское время его переименовали в «Русский». Маяк прослужил около 40 лет и в 1902 году было принято решение о постройке заднего маяка для него. Местом возведения определили территорию в районе Ожарской косы – в 3700 метрах к северу от Святороицкого маяка. По названию косы будущий маяк и получил свое имя – Ожарский.
Маяк простоял больше 40 лет и был разрушен в начале войны
Тогда же Министерство путей сообщения объявило конкурс на создание проекта нового маяка. Первоначально на конкурс Николаевским портовым управлением было представлено два проекта маяков: каменного (кирпичного) и железного (из металлических ферм). Но ни один из них не был окончательно одобрен, т.к. сооружения выходили дорогостоящим и трудными в постройке. Вся сложность и дороговизна были обусловлены тем, что маяк требовался довольно высоких размеров – около 40 метров. По этой причине рассмотрение проектов продолжилось. Изучались они лично начальником управления водных и шоссейных сообщений и торговых портов Б.Е.Иваницким, который помимо всего прочего желал внедрения новых, нестандартных решений и конструкций. Тогда-то ему и предоставили проект железобетонного маяка. Идея сооружения Б.Е.Иваницкому понравилась. Проект был им одобрен и утвержден к строительству.
В 1903 году в С-Петербурге Н.К.Пятницкий и Н.И.Барышников выпустили книгу под названием «Проект железо-бетонного маяка высотою 17 саженей». В ней авторы подробно описали свою разработку, достаточно смелую и новаторскую для того времени, которая успешно была реализована и стала функционировать в 1906 году в районе Ожарской косы, вблизи Николаева.
Маяк по своей конструкции представлял собой установленную вертикально длинную уширяющуюся книзу бетонную полую трубу параболической формы, которая являла собой башню маяка. Нижним концом она была прочно укреплена на толстой железобетонной подошве, лежащей непосредственно на грунте. Размеры маяка были определены с таким расчетом, чтобы все сооружение отвечало требованиям прочности и устойчивости в зависимости от действия внешних сил, которые в данном случае представляли собой давление бокового ветра.
Авторы маяка собирались повторить и превзойти традиции инженерного искусства Западной Европы
На глубине 2,5 метра в грунте была уложена железобетонная подошва толщиной 75 см, к которой крепился сам маяк. Она являлась необходимым атрибутом конструкции, предназначенным для предотвращения опрокидывания маяка вследствие действия ветра и представляла собой единое целое с самой башней. Диаметр последней в этом месте составил 8 метров.
Конструкция постепенно сужалась кверху. И на уровне цоколя ее диаметр составил уже 6 метров, а на уровне крепления большого фонаря всего 2 метра. Высота маяка от уровня земли до огня составила 36 метров.
В верхней части башню венчал большой железобетонный фонарь высотой 3 и диаметром 4,5 метров, над которым был укреплен фонарь чуть меньших размером высотой 2,9 и диаметром 2,75 метра. Большой фонарь служил в качестве склада материалов, а маленький — для помещения огня. На округлом куполе малого фонаря располагался громоотвод.
Одна из публикаций о николаевском маяке в западной прессе
Самое большое удивление во всей конструкции маяка вызывает толщина его наружных стенок. На уровне цоколя она составляла 20 см, на высоте 11 метров – 15 см, а у верхнего конца – 10 см. Толщина стенок фонарей была и того меньше – всего 7,5-8 см! Однако по расчетам инженеров эта довольно-таки тонкостенная конструкция должна была выдерживать боковое давление ветра усилием в 275 кг на квадратный метр.
Внутри башни вдоль ее стенок от пола до большого фонаря проходила железобетонная винтовая лестница шириной 72,5 см. Она тоже имела оригинальную и легкую конструкцию. Толщина плит ее ступенек составила всего 2,5 см.
Несмотря на кажущуюся легкость и тонкость конструкции, расчеты показывали, что все сооружение отвечало требованиям прочности.
Возведение маяка производилась на месте путем сборки металлических конструкций, установки деревянной опалубки и заливки ее бетоном. Таким же образом сейчас строят многие монолитные здания и сооружения. Но в те годы подобные идеи были новаторскими. Причем по задумке инженеров сперва полностью был возведен металлический каркас маяка, а уже затем производилась его заливка бетоном. Окрашен маяк был в красный (кирпичный) цвет.
Всего на постройку ушло 175 кубометров бетона и 17,6 тонн железа.
Общая смета расходов на строительство маяка составила 12270 рублей, что было значительно дешевле, чем если бы маяк строили из камня (17000 рублей) или из железа (18000 рублей).

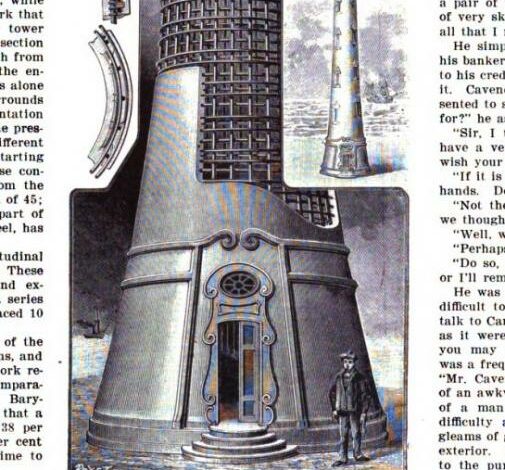

Статья о маяке в американском журнале «Scientific American Supplement», 1905 год
Идея была столь необычная и новаторская, что на нее обратили внимание такие известные мировые технические издания, как французский «La Nature» и американский «Scientific American Supplement», которые в 1905 году разместили на своих страницах заметки об этом маяке. Его стоимость зарубежные специалисты оценили в 8253 доллара США. Однако стоит отметить, что западная пресса скептически отнеслась к проекту, обращая внимание на то, что башня маяка тонкостенная, легкая, имеет незначительный коэффициент стабильности и что ее вес стоило бы увеличить.
Однако правоту и правильность расчетов русских инженеров подтвердило время. Маяк успешно эксплуатировался на протяжении почти 40 лет, пока его уникальная башня не была разрушена в годы Великой Отечественной войны, также как и башня переднего маяка на Русской косе.
Сразу после войны для обеспечения судоходства по лиману на их местах построили временные деревянные башни, которые оказались недолговечными. И в 1955-56гг были возвели новые Ожарский и Русский маяки. Их представляли собой металлические фермы треугольного сечения высотой 36 и 17 метров соответственно, укрепленные растяжками из тросов. Этот Ожарский маяк сохранился и до наших дней. Его нерабочую, увенчанную остекленным фонарем металлическую конструкцию и сейчас можно наблюдать в районе косы. Территория, на которой он расположен и где находился его предшественник — железобетонный маяк, больше 20 лет назад была передана в частное владение.
Современная лоция
В середине 1980-х годов в связи со строительством Николаевского глиноземного завода Ожарский (задний) маяк перестал функционировать. Вместо него в 1,6 км перед Русским маяком прямо в водах лимана построили небольшую башню нового маяка, который получил название «Лимано-Ожарский». Теперь этот маяк стал передним, а маяк на Русской косе – задним. В то же самое время был выстроен и новый, современный маяк на Русской косе. Сейчас это восьмигранная современная железобетонная башня высотой 32 метра с лифтом в середине.
Светящие постоянным красным светом, выкрашенные в белый цвет с продольной красной полосой в центре, оба маяка этой пары по сей день неустанно несут свою навигационную службу, обеспечивая проход по восьмому колену фарватера Бугского лимана.
